| 产品名称： | 电动三通调节阀 | 产品型号： | ZAZQ,ZAZX |
| 驱动方式： | 电动,气动 | 连接形式： | 法兰 |
| 结构形式： | 三通式 | 密封结构： | 密封垫 |
| 压力范围： | 1.6MPa-6.4MPa | 公称通径： | DN25-300 |
| 常用材质： | 铸钢,不锈钢等 | 铭牌： | 雄工品牌 |
| 产品说明 | 相关产品 | 订货流程 |

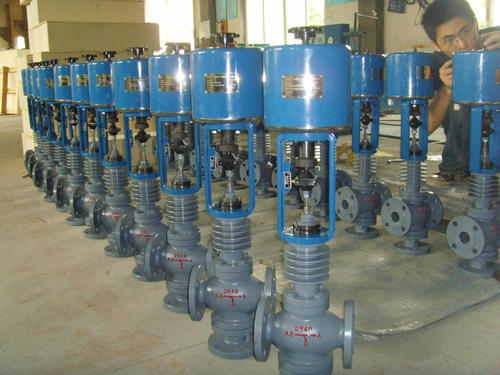

电动三通调节阀_电动(合流,分流)三通调节阀是由361OL系列电子式电动执行机构与三通阀调节机构组成，电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转，连线简单.调节机构有合流和分流两种作用方式，在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用，常用与热交换器的两相调节及简单的配比调节。
调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号，自动调节阀门的开度，从而实现介质流量、压力、温度和液位的调节。调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有：V型电动调节球阀、电动蝶阀、通风调节阀、偏心蝶阀等。流通能力Cv值是调节阀选型的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。根据流通能力Cv值大小查表，就可以确定调节阀的公称通径DN。在现代化工厂的自动控制中，调节阀阀门起着十分重要的作用，这些工厂的生产取决于流动着的液体和气体的正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料，都需要某些最终控制元件去完成。最终控制元件可以认为是自动控制的“体力”。在调节器的低能量级和执行流动流体控制所需的高能级功能之间，最终控制元件完成了必要的功率放大作用。
ZAZQ,ZAZX电动三通调节阀_电动(合流,分流)三通调节阀主要技术参数
| 调节机构主要技术参数 | |||||||||||||||||
| 公称通径DN(mm) | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| 分流 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||
| 阀座直径(mm) | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||
| 额定流量系数Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | ||||
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | ||||||||||
| 公称压力PN（MPa) | 4.0 6.4 | ||||||||||||||||
| 行程MM | 16 25 40 60 100 | ||||||||||||||||
| 配用执行机构型号 | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 | 361LSC-99 | ||||||||||||
| 361LXA-20 | 361LXB-30 | 361LXB-50 | |||||||||||||||
| 流量特性 | 直线 | ||||||||||||||||
| 可调比 | 30：1 | ||||||||||||||||
| 法兰尺寸、型式 | 按JB/T79.2-94凹式 | ||||||||||||||||
| 阀体材质 | ZG270-500；ZG1Cr18Ni9Ti | ||||||||||||||||
| 3610型直行程电子式执行机构主要技术参数 | ||||
| 型号 | 额定输出力N | 速度mm/s | 电源：AC220V +10% -15% 驱动电机：AC可逆电机 控制信号：DC4-20MA DC1-5V （信号线用屏蔽线） 上盖防护等级：相当IP55 隔爆标志：Exd II BT4 |
|
| 361LSA-08 | 800 | 4.2 | ||
| 361LXA-08 | ||||
| 361LSA-20 | 2000 | 2.1 | ||
| 361LXA-20 | ||||
| 361LSA-30 | 3000 | 3.5 | ||
| 361LXA-30 | ||||
| 361LSA-50 | 5000 | 1.7 | ||
| 361LXA-50 | ||||
| 361RSC-60 | 6500 | 3.4 | ||
| 361RSC-99 | 10000 | 2.0 | ||
电动三通调节阀_电动(合流,分流)三通调节阀主要零部件
| 许用介质压力和工作温度的关系 | |||||||||
| 材料牌号 | 公称压力MPA | 介质工作温度℃ | |||||||
| <120 | <200 | <250 | <300 | <350 | <400 | <425 | <450 | ||
| 最大工作压力MPA | |||||||||
| ZG270-500 | 4.0 | 4.0 | 3.7 | 3.3 | 3.0 | 2.8 | 2.3 | 1.8 | |
| 6.4 | 6.4 | 5.9 | 5.2 | 4.7 | 4.1 | 3.7 | 2.9 | ||
| ZG1Cr18Ni9Ti | 4.0 | 4.0 | 3.0 | 2.7 | 2.4 | ||||
| 6.4 | 6.4 | 4.4 | 4.2 | 4.0 | |||||
电动三通调节阀_电动(合流,分流)三通调节阀性能参数
| 性能指标 | ||||
| 项目 | 指标值 | |||
| 基本误差% | ±5.0 | |||
| 回差% | 3.0 | |||
| 死区% | 3.0 | |||
| 始 终 点 偏 差 % |
电开 | 始点 | ±2.5 | |
| 终点 | ||||
| 电关 | 始点 | |||
| 终点 | ||||
| 额定行程偏差% | ±2.5 | |||
| 泄漏量1/h | 1*10-3*阀的额定容量 | |||
| 允许差压 | ||||||||||||
| 公称通径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 允许差压（MPa) | 3.20 | 2.20 | 2.20 | 1.41 | 1.38 | 0.94 | 0.61 | 0.51 | 0.36 | 0.20 | 0.19 | 0.13 |
电动三通调节阀_电动(合流,分流)三通调节阀外形尺寸
订货须知
订货时请用户提供以下资料：
·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前压力，阀后压力
·介质名称及状态，介质流量
·阀盖型式
·供电电压(220V或380V，默认为220V)
·输入信号：4-20mA，还是1-5V(默认4-20mA)
·阀体、阀内件材质要求
售后服务承诺
对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
当接到用户反应质量问题的信函或电话后，保证24小时内作出答复最快解决问题。
